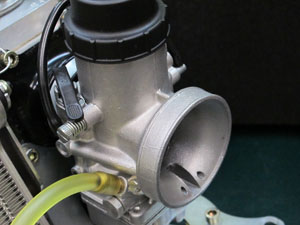

右図のようにスロットルの開度を制限するようにスペーサー(1)(no.251730)
をキャブレターに取付けなければなりません。
スペーサーの長さは、38.0mm±0.2mm |
 |
|

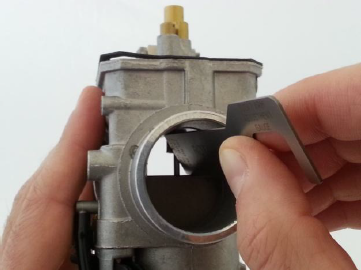

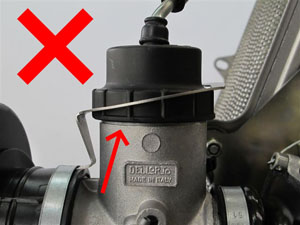

MicroMax隙間ゲージ(部品番号277400)が、写真の様にキャブレターに入れて回転してはいけません。
 |

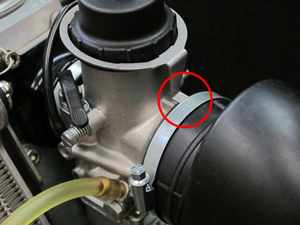

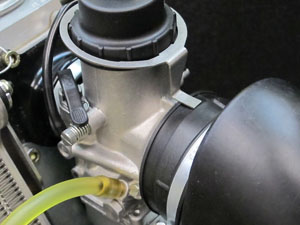

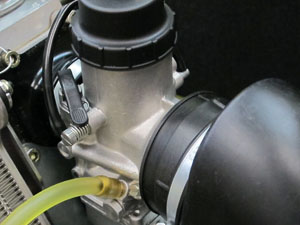

キャブレターキャップは、右図のように
"1"キャッププレート(no.251790)を伴って
キャブレター本体に完全に締め込まれて
いなければなりません。
キャブレターキャップには、
1枚のラバーガスケットのみ使用が許されます。 |
|
 |
|
|
|
1
 |
|
2
 |
|
|
|
3
 |
|
4
 |
|
|
|

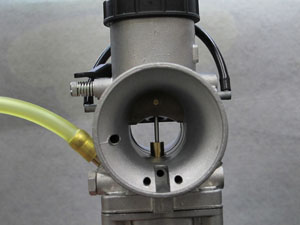

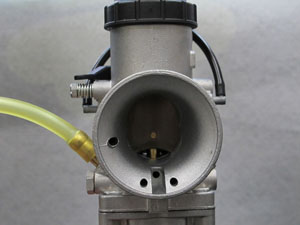

キャブレターは、下記のようにスライド量がストッパーによって正しく制限されなければなりません |
 |
|
 |
|
|
|
スライドカバーは、最後まで必ず締め込んで下さい。 |
 |
|
 |
|
|
|

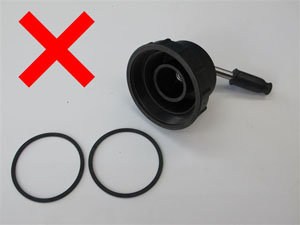

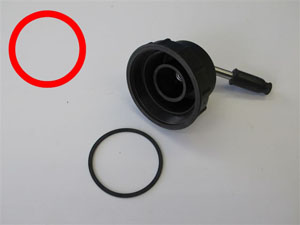

スライドカバーに付けるO-リングは、1つです |
 |
|
 |
|
